什么叫假捻弹力丝？它有哪几类？

　　假捻弹力丝是利用涤纶、锦纶等合成纤维具有热塑性的特点，在纤维扭转、卷曲变形时加热定形，将其扭转、卷曲的状态固定下来，获得松散、弹性较好而无捻度的弹力丝，因丝线稍有扭矩而无捻度，弹性较好，因而称其为假捻弹力丝。

　　假捻弹力丝主要有五种

　　(1)

　　一般假捻丝

　　即纤维经加捻肯定形一解捻，丝线保持了扭转状态具有的膨松性，但无捻度。传统的整理法即采纳以上的三步法，而目前在假捻弹力丝机上一步法完成。其纤维具有较好的扭力和弹性，因而可以开发出绉效应较好的绉织物和弹力织物。

　　(2)

　　实捻假捻丝

　　为了使产品因假捻弹力丝的松散而获得舒适效果的同时，又具有较理想的集束性，以使织物获得好的织纹效果，人们便在假捻弹力丝机上再加以肯定的捻度，从而形成实捻假捻弹力丝。目前实捻假捻弹力丝已可在假捻一实捻一步法加弹机上完成。

　　(3)

　　竹节丝

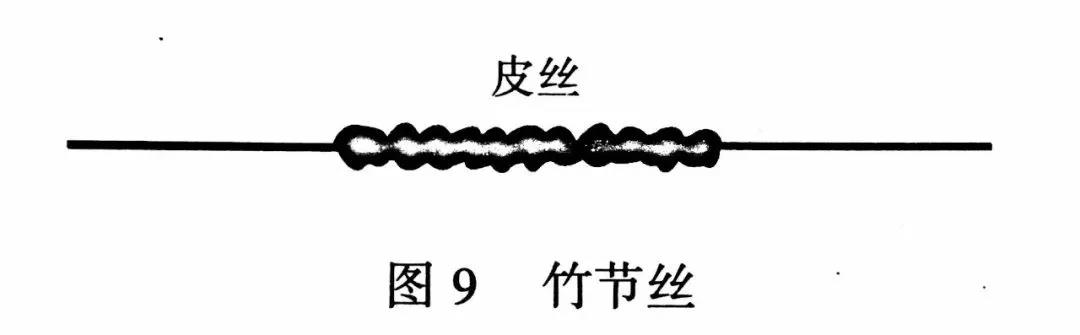

　　将假捻弹力丝和其他单丝混纤并加捻，由于间隙超喂，使混纤纤维表面带有有规则的竹节段，此竹节段被皮丝完全覆盖，而非竹节段为皮丝和芯丝并列捻合，这就是市场上开发的竹节丝(图9)。目前开发的品种有10种以上，如白色涤纶FDY(全拉伸丝)为皮丝、白色涤纶FDY为芯丝，主要体现竹节部凸纹效应的节丽丝，常见规格有240dtex/60f。

　　阳离子涤丝FDY为皮丝和白色涤纶FDY为芯丝，主要体现竹节部阳离子吸色效应的宝丽丝，常见规格有222dtex/54f、226dtex/60f。白色涤纶FDY为皮丝和白色锦纶FDY为芯丝，主要体现竹节段白色效果的锦丽丝，常见规格222dtex/56f (200旦/56f)、222dtex/60f( 200旦/60f)。竹节丝的竹节长度范围在1~15cm，每米的竹节个数可在3～10个内调节，竹节松紧度可因抱合紧密而不滑移，亦可因抱合较松而产生滑移。

　　(4)

　　不均匀假捻丝

　　用MOY(中速纺丝)涤纶，或POY(预取向丝、高速纺丝)涤纶为原材料，在一步法机上经牵伸和假捻制成。在牵伸段由于拉伸的不同而产生丝条的粗细节，经假捻段丝条的变形而达到既有粗细外观又有松散的性能，生产出的具有粗细节的加弹丝称不均匀假捻丝。

　　由于假捻变形机革新改进成同意两种原材料经双丝道同时喂人整理，从而增加了产品品种，如以长粗节和短细节的不均匀涤纶丝为皮，而以FDY(全拉伸丝)涤纶为芯，经网络而形成的原材料，每米可有1~3处，没处长有2~6cm的粗节。

　　以短粗节和长细节的不均匀涤纶丝为皮，FDY涤纶为芯，经网络而形成的原材料。以阳离子具有短粗节和长细节的涤纶为皮，FDY涤纶为芯，经网络而形成的原材料，具有短粗节阳离子涤纶和短粗节一般涤纶并列，经网络而形成的原材料等。

　　(5)

　　混捻假捻丝

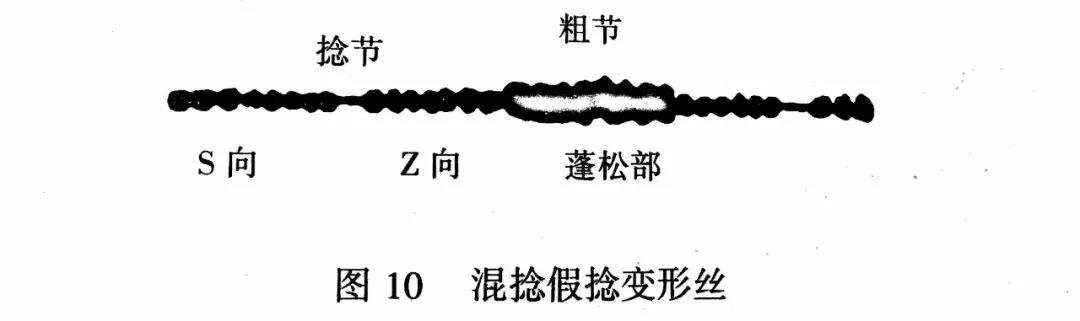

　　丝条整理中在加捻区和解捻区形成了有正、反两种捻度，所以从总体上讲，正、反捻度抵消而“无捻”，而在丝条的局部却有正、反的捻度，从而形成混捻假捻变形丝(图10)，它有单股型及混纤型两种。

　　单股型即为单丝混捻假捻丝，在丝条有捻段因纤维紧裹而呈现出较细的捻节，而无捻段则丝身松散而呈粗节，捻节和粗节的长短均可做调整。混纤型马上两种单丝混捻假捻丝进行组合，以形成双色效应、异收缩效应，并形成两种纤维的无规则涤丝、阳离子涤丝和色丝等三种组合。
